摘要：本文通過介紹EDR的脫鹽及防垢機理，提出了EDR在RO制造純水工藝的應用流程，分析了流程的技術特點，經濟價值和可操作性。
　　關鍵詞：電滲析（ED）、頻繁倒極電滲析（EDR）、反滲透（RO）、純凈水
　　隨著科學技術的發展，人們物質生活水平的不斷提高，飲用水與健康成為人們廣泛關注的課題，飲用純凈水已進入千家萬戶。目前廣泛應用于純凈水制造領域的原水處理技術有頻繁倒極電滲析（EDR）技術和反滲透（RO）技術，同時作為自動化程度較高，可操作性較強的EDR和RO，既可以單獨使用又可以聯合使用〔1〕，兩種技術在礦物質成分的分離原理、工藝與及維護保養都有所不同，特別是預處理要求上RO有更嚴格的要求。本文通過對EDR和RO的脫鹽原理、流程設計及防垢措施等方面的介紹，分析EDR與RO結合制造純凈水流程的優點和經濟價值。
　　一、 頻繁倒極電滲析（EDR）及反滲透（RO）的脫鹽機理
　　頻繁倒極電滲析技術（EDR）是在電滲析（ED）的基礎上發展起來的，ED是利用陰、陽離子交換膜交替排列于正、負電極之間，并通過有特定性能的隔板將兩張膜隔開，組成濃水和淡水兩個系統。當向隔室通入陰陽離子的含鹽水、在直流電場作用下，淡水隔室的陽離子如Na＋，向陰極遷移，陰離子如Cl－向陽極遷移，Na＋和Cl－分別透過陽離子交換膜CM和陽離子交換膜AM而遷移到相鄰的隔室中去。這樣淡水隔室中的陰、陽離子濃度逐漸降低，濃水隔室中的陰、陽離子濃度逐漸升高，從電滲析器中就能源源不斷地流出淡化水和濃縮液〔2〕。其脫鹽率可從45~99％選擇。
　　是根據上述原理，每隔一定時間，正負電極極性相互 倒換－稱頻繁倒極，同時濃水隔室和淡水隔室亦相應調換，起到自動清洗離子換交膜和電極表面形成的污垢，以確保脫鹽率長期穩定，EDR的流程如圖2所示，EDR從70年代的成功開發，近十年成功地把電子控制技術引入EDR控制系統，使得EDR應用越來越廣。我國的EDR與美國和日本的EDR技術基本相接，但價格卻有很大的優勢，從而有十分廣泛的應用前景。
　　反滲透（RO）是以壓力為推動力，利用高分子分離膜的透水特性，從而使水質中有機物、微生物和無機鹽類從水中分離，達到提純?nèi)軇ㄋ┑哪康?。目前市?chǎng)上使用高分子分離膜（RO膜）大部分來自于美國Hydranautics公司和DOW Chemcal公司，在純水制造上以芬香族聚酰胺復合膜為主，其最低脫鹽能力可達 99.0%〔3〕。
　　國內反滲透的應用始于70年代后期，最早用于電子、半導體純水，90年代起在飲用水處理方面獲普及，并且進入到家庭飲用純水。目前在飲用純水方面以RO為主的工藝占主導地位，直接或配合使用EDR則較少，其主要原因有兩個方面：一方面，RO機組的結構相當簡單，一般在RO膜銷售商的簡單指導下即可生產。另一方面，制造周期短，一臺普通反滲透機組只需1~2周即可組裝完畢。但是RO制造純凈水工藝在流程設計及使用維護方面卻出現不少問題，較為普遍的問題有：（1）脫鹽率不高，出水電導率達不到要求。（2）采用二級RO處理，投資成本很高。（3）預處理增加軟化流程，使制水成本提高。（4）結垢嚴重，不按技術要求清洗，導致膜性能降低，使用壽命短。
　　二、 EDR的防垢機理和RO的預處理
　?。ㄒ唬?EDR的防垢機理
　　1、EDR的運行程序
　　系統主要由電滲析本體、整流器及自動控制（倒極）系統組成，其運行過程如下：A狀態→倒極，濃淡室互換→B狀態→倒極，濃淡室互換→A狀態。
　　2、EDR防垢機理
　　電滲析運行過程中產生的污垢主要有三類〔4〕：（一）由電極反應和極化產生的主要是鈣、鎂的碳酸鹽污垢。（二）在濃水中，因過飽和而慢慢析出的主要是鈣、鎂的硫酸鹽污垢。（三）在直流電場作用下，帶電物質在膜表面的沉積物，主要是有機物、膠體和微生物。極化結垢大多數發生在濃室的陰膜面上，也就是發生在陰膜的陽極面上，因?yàn)闈馐胰芤后w系呈堿性，滿足CaCO3、MgCO3的沉淀?xiàng)l件，電極極性倒換后，濃、淡室相應地發生變化，使原來在陰膜面上沉積物溶解（此時系統呈酸性），而在陰膜的另一面上又有沉積物生成。通過定時的極性轉換，從而打破了CaCO3等垢物的生成條件，便起到自身清洗作用。在負極上因電極反應可生成CaCO3沉淀結垢，以及硫酸鹽，膠體等污垢，同樣因?yàn)轭l繁轉換電極極性，互換濃、淡水室而打破了沉積條件，或使沉積物溶解而隨水流（濃水和極水）排出。這樣就保證了膜的性能和電極長期穩定，從而確保脫鹽率和出水水質的穩定。
　　（二） RO系統的預處理
　　從RO純水制造工藝可知，對于沒有EDR系統的工藝流程，其前處理過程通常是加入防垢劑或增加軟化裝置。根據反滲透系統的設計要求〔3〕，預處理要求的主要指標：①濁度1.0NTU（最好<0.3 NTU），②15minSDI值≤5.0（最好<3.0），③TOC<2.0 mg/L，④余氯<0.05mg/L，⑤ρ（Fe）<0.3mg/L，⑥ρ（Mn）<0.1mg/L。另外，對于TDS≥200 mg/L的水源，按95％的脫鹽率計算，一級RO則很難確保電導率<10?s/cm，按目前較多企業控制電導率<5?s/cm，除了較嚴格的預處理流程以外，TDS的控制亦顯得相當重要，本文把進入RO之前的過程全部稱為預處理，即包括TDS控制部分，因此，以RO為主要分離裝置的純凈水制造工藝中的預處理包括流程如下：
　　砂濾→碳濾→精濾→防垢→預脫鹽
　　該流程中的前三個環節已為所有廠商或制造商所公認，這里不再贅述。而后二個環節則顯得較為雜亂。以加防垢劑、軟化器和電滲析占主導地位，采用EDR作為預脫鹽及防垢的流程具有以下特點：
　?。?）  EDR的預處理要求沒有RO嚴格
　　電滲析器的進水水質指標：①濁度<3NTU，②15minSDI<10,③余氯<0.3mg/L，④TOC<3mg/L，⑤ρ(Fe)<0.3mg/L，⑥ρ（Mn）<0.1mg/L。
　?。?）  EDR的脫鹽率范圍廣
　　的脫鹽率可在45~95%范圍內選擇（甚至可達99%），使得EDR與RO配套使用靈活，對低礦化度水質，可選擇較低脫鹽率，而對高礦化度可選擇高脫鹽率。
　?。?）  適用TDS范圍寬
　　對只考慮一級RO的流程，前置EDR適用的TDS范圍可在100~500mg/L，甚至更高。按500mg/L的TDS原水，EDR采用85~90%。脫鹽水則出水TDS<80 mg/L，經一級RO后電導率可穩定在5μS/cm以內。
　?。?）  EDR的設備投資及運行費用低

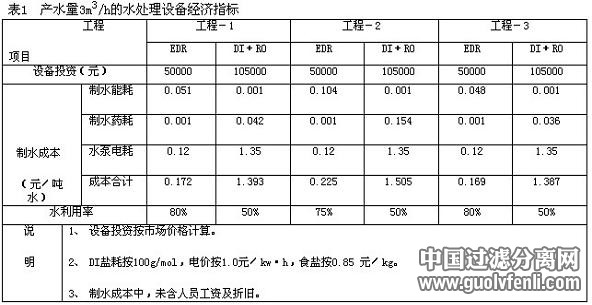

　　的運行壓力<0.2MPa，以湛江市康寧路自用純凈水工程（工程－1），肇慶市端州八路商業純凈水工程（工程－2），廣東省地建集團粵西公司凈水工程（工程－3）為例，單獨使用EDR與選用軟化器DI＋RO流程進行比較，經濟指標列表1如下：
