鑄造合金用泡沫陶瓷過(guò)濾器在國(guó)內(nèi)的發(fā)展始于上世紀(jì)8O年代。約有近十家單位開(kāi)展了泡沫陶瓷過(guò)濾器的研究和生產(chǎn)。目前國(guó)內(nèi)已有多條生產(chǎn)有色合金與鑄鐵用泡沫陶瓷的生產(chǎn)線。但鑄鋼與高溫合金用泡沫陶瓷的研制，尚處于探索和開(kāi)發(fā)過(guò)程中。哈爾濱理T：大學(xué)以A1 0為基料添加適量ZrO增韌劑和少量TiO：、耐火粘土助燒劑，并以磷酸二氧釩為粘結(jié)劑，1 560℃燒結(jié)，研制鑄鋼用泡沫陶瓷過(guò)濾器。研究表明，采用過(guò)濾技術(shù)后，不銹鋼的伸長(zhǎng)率可提高67%左右，沖擊韌性提高I 8%左右。

北京工業(yè)大學(xué)和33 I廠于上世紀(jì)90年代初聯(lián)合研制開(kāi)發(fā)了町用于鑄鋼和高溫合金的Al O一SiO質(zhì)泡沫陶瓷過(guò)濾器，只能用于10 kg[,2下鑄鋼件和高溫合金鑄件的鑄造生產(chǎn)。

營(yíng)口市鎂質(zhì)材料研究所的曹盛斌、李松、平振豐等人選用電熔剛玉作為高溫合金液過(guò)濾網(wǎng)的基體材料，另加少最莫來(lái)石作為添加劑，于1998年聯(lián)合研制成功了一種剮玉一莫來(lái)石質(zhì)泡沫陶瓷過(guò)濾器。結(jié)果表明，最高使用溫度達(dá)I 600℃，用于澆注溫度為1 500℃～1 580℃左右的K3、KI7高溫合金可使精鑄件的夾雜報(bào)廢率下降30%~50%，并能提高合金鑄件的性能舊。

哈爾濱T業(yè)大學(xué)房文斌、耿耀宏等人于2002年以耐火粘土為基體材料研制成功一種氧化鋯增韌泡沫陶瓷過(guò)濾器，材料配IZ8%的ZrO、0.5%的Ti0：、40%的Al 0，余為耐火粘土。據(jù)稱，此型泡沫陶瓷過(guò)濾器可在液態(tài)球墨鑄鐵中浸泡10 minA''：破壞，在鑄鋼熔液中浸泡至破壞所維持的時(shí)間可達(dá)8 min。

北京科技大學(xué)殷聲、曹宏、李汶霞等研制成氧化鎂部分穩(wěn)定氧化鋯泡沫陶瓷過(guò)濾器，填補(bǔ)了國(guó)內(nèi)窄白，所研制的這種泡沫陶瓷過(guò)濾器在鎳基合金單晶葉片生產(chǎn)中應(yīng)用，取得很好效果『I。遼寧工程學(xué)院穆柏春、志剛等以氧化鋁粉和鋯英石粉為原料，通過(guò)反應(yīng)燒結(jié)制成鋯剛玉/莫來(lái)石泡沫陶瓷過(guò)濾器，并研究了鋯英石對(duì)抗彎強(qiáng)度和抗熱震性的影響。上述單位在泡沫陶瓷過(guò)濾器的研究上均取得一定成果，但在可過(guò)濾大量鋼液的高純部分穩(wěn)定氧化鋯泡沫陶瓷過(guò)濾器研究方面，國(guó)內(nèi)長(zhǎng)期以來(lái)處于空向狀態(tài)。

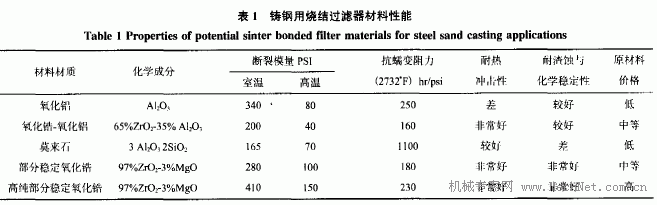

氧化鋯熔點(diǎn)高達(dá)2 715℃，且生成自F}1能很低，化學(xué)穩(wěn)定性高，是非常優(yōu)良的耐火材料。但因氧化鋯有3種晶型，低溫為單斜晶系，高溫為四方晶系，更高溫度下轉(zhuǎn)變?yōu)榱?，轉(zhuǎn)化關(guān)系為：?jiǎn)涡盳rO，四療ZrO。_÷立方ZrO，旦羔_÷液體、立方相到四方相的相變屬擴(kuò)散型相變，四方相到單斜相的相變屬馬氏體轉(zhuǎn)變，對(duì)材料高溫性能有重要影響和意義的是四方相到單斜相的馬氏體轉(zhuǎn)變『21。當(dāng)氧化鋯的這一品型轉(zhuǎn)變控制不當(dāng)時(shí)，不呵能獲得完整的氧化鋯陶瓷制品。于泡沫陶瓷結(jié)構(gòu)的特殊性，制坯方法系用陶瓷漿料在i維網(wǎng)狀泡沫塑料上涂掛成形，粉體堆積密度低，與加成形的氧化錯(cuò)陶瓷相比，燒結(jié)傳質(zhì)過(guò)程同溶反應(yīng)另有特點(diǎn)，燒結(jié)收縮更大，故部分穩(wěn)定氧化鋯泡沫陶瓷研制有較大難度，圍外也一直在這方面嚴(yán)守技術(shù)肇牟。

南昌航空T業(yè)學(xué)院鑄造教研竄近年來(lái)一直從事高純部分穩(wěn)定氧化鍺泡沫陶瓷的研究丁作，現(xiàn)已取得一定突破。所研制的高純部分穩(wěn)定氧化鋯泡沫陶瓷常溫強(qiáng)度已接近同際水平，孔隙率90%左右，密度2.2 g/cm。經(jīng)x射線衍射分析，常溫下四療相穩(wěn)定保有量可達(dá)40%以卜。高溫性能以澆注高溫鋼液總量與在高溫鋼液中浸泡時(shí)間來(lái)衡量。高溫澆注試驗(yàn)如圖l所示，澆注時(shí)，泡沫陶瓷上方的鋼液壓頭約300 mwl，鋼液溫度l 580℃，氧化鋯泡沫陶瓷過(guò)濾片尺寸85 ram~15 mm，過(guò)濾鋼液82，全部澆注完，用時(shí)間約31 S。多次澆注無(wú)一失敗一目.澆灃后泡沫陶瓷仍保持原有強(qiáng)度。浸泡試驗(yàn)是將泡沫陶瓷過(guò)濾片投人熔煉爐，使在1600℃左有沸騰鋼液中浸泡30 min，試驗(yàn)結(jié)果表明，30 min后過(guò)濾片仍保持原有形狀未損壞。這兩個(gè)試驗(yàn)充分預(yù)示了所研制的高純部分穩(wěn)定氧化鋯泡沫陶瓷有很好的高溫性能，達(dá)到同際間類產(chǎn)-r占的性能指標(biāo)。
